“平安城市”监控方案

方案描述

建互联网和公安专网双平台

● 公安分局设一基于互联网的监控平台，平台为公网固定IP地址；

● 平台集中存储；

● 解码器将接入互联网视频监控平台的视频任选多路解出上电视墙。

三类客户摄像头信号的平台接入

● 部分客户已经安装了硬盘录像机和摄像机在自己单位监控查看

对该类客户可在客户单位硬盘录像机前加视频分配器把视频信号一分为二，一路给原硬盘录像机系统，一路接华辰视频服务器，视频服务器通过互联网接到公安分局监控平台

● 部分客户的监控画面已经用光纤和互联网传到辖区派出所监控中心

对该类客户可在派出所监控中心加视频分配器把视频信号一分为二，一路给原监控系统，一路接华辰视频服务器，视频服务器通过互联网接到公安分局监控平台；

● 部分客户准备安装电视监控系统

新用户可以通过华辰视频服务器由互联网接入平台。

在公安分局将视频信号通过物理隔离的方式接入到公安专网的平台

● 视频通过互联网传到公安分局互联网平台，每路视频在公安分局配一路解码器；

● 解码器输出模拟视频接入到公安分局另配的视频服务器，该视频服务器连接到公安专网的监控平台，从而实现了视频信号在网络上的物理隔离接入；

● 摄像头的控制信号由公安网客户端通过网络发送到公安分局的视频服务器，公安分局的视频服务器通过RS485接口控制线接到公安分局的解码器的RS485接口，解码器连接在互联网上，通过互联网传输到前端视频服务器，前端视频服务器的RS485口接云台实现控制；

● 平台为各派出所分配账号密码，对各派出所管辖区摄像头有权监控平台对市公安局分配高级别账号密码，对所有摄像头有权监控。

现有用户组网环境

● 部分客户已经安装了硬盘录像机和摄像机在自己单位监控查看；

● 部分客户的监控画面已经用光纤和互联网传到辖区派出所监控中心；

● 部分客户准备安装电视监控系统。

传输要求

● 所有客户图像通过互联网传输到公安分局监控中心，并通过安全的隔离方式接入公安专网，在分局储存图像内容并上电视墙。

● 市公安局通过公安专网查看分局所有监控画面。

● 各派出所通过公安专网和互联网查看本辖区内所有用户的监控画面。

实现方案

前提：要保证互联网和公安网物理上完全隔离

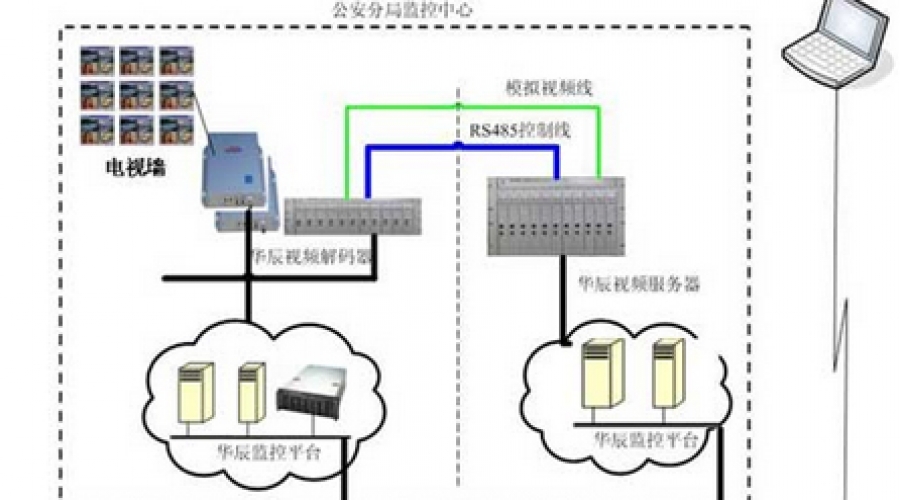

系统拓扑图如下：
