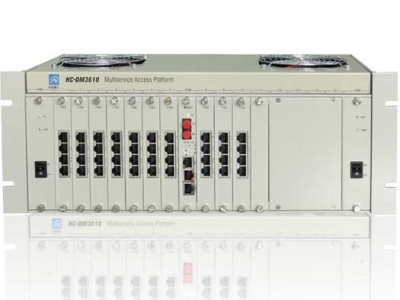

HC-DM3610中容量多业务接入平台
HC-DM3610是一种中容量的综合业务接入平台。该设备内置中等容量的交叉连接矩阵、提供以太网数据、窄带数据、话音等多种业务的复用接入。支持铜缆和光纤传输。该设备可以以较低成本满足电信运营商、公安、电力等系统的综合接入需求。
产品特点
● MCUR主控卡提供512×512交叉连接矩阵，提供路由功能，最大接入16个E1
● MCUO光主控卡提供1024×1024交叉连接矩阵，最大接入32个E1
● MCURO光主控卡提供1024×1024交叉连接矩阵，并提供路由功能，最大接入32个E1
● 数据接口：10Base -T、G.SHDSL、V.35、V.24同/异步、G.703同向接口、模拟2/4线专线接口
● 话音接口：FXS、FXO、2/4线E&M接口
● 信令：支持E&M信令、带内用户线信令
● 双电源热备份、支持热插拨、数据备份与恢复
● 所有接口均提供在线测试、各种环回测试功能
● 支持软件、数据在线升级
● 支持SNMP的网管系统，可以和HC-DM3600混合组网，通过嵌入式管理通道，自动纳入HC-Manager网络管理系统
● 网管功能：安全管理、配置管理、故障管理和性能管理
设备配置

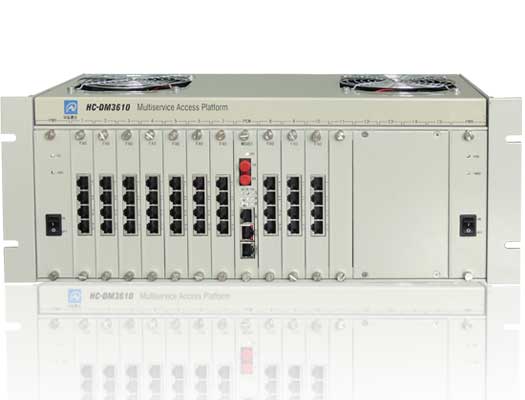

该设备采用19英寸4U机箱，最多可以插18块板卡，包括电源卡2块，主控卡1块和业务卡15块
名 称 | 接口类型 | 端口数 | 说 明 |
PWR | 电源卡 | / | -48VDC/220VAC 可选，热备份 |
MCUR | 主控中继卡 | 2×E1（RJ45）接口；1×NM（RJ45）接口；1×Console（RJ45）接口 | 带2个E1中继接口，内置512×512交叉连接矩阵 |
MCUO | 光主控卡 | 1×光接口；1×Console（RJ45）接口 | 光接口主控卡 |
MCURO | 光主控中继卡 | 1×光接口；1×NM（RJ45）接口；1×Console（RJ45）接口 | 光主控中继卡 |
E1NB | 接口转换器交换卡 | 1×E1(RJ45、BNC)，1×Eth(RJ45) | 提供1个以太网口，1个E1口,E1时隙可交叉至背板总线 |
E1 | E1接口卡 | 1×E1(RJ45、BNC) | 提供一路E1 |
FXS | 二线用户电话接口卡 | 4×RJ45，10路FXS话音 | 与用户话机相连 |
FXO | 二线环路中继接口卡 | 4×RJ45，10路FXO话音 | 与程控交换机相连 |
NB | 10Base-T接口转换器卡 | 1×Eth(RJ45) | 信息速率N× 64Kbps (N=1~31) |
V35 | V.35同步数据接口卡 | 1×V35(DB25) | 速率N×64Kbps (N=1~31) |
V24 | V.24数据接口卡 | 4×V24(RJ45) | 异步38.4Kbps以下，同步64Kbps以下 |
E&M | 2/4线E&M接口卡 | 4×E&M(RJ45) | |
4LL | 2/4线音频专线接口卡 | 4× RJ45 | 接频带MODEM |
GCO | G.703同向接口卡 | 4× RJ45，4路64K数据 | 速率64K |
DSL | G.SHDSL调制解调器卡 | 1×DSL(RJ11) | G.SHDSL调制解调器 |
