HC-DM3700 大容量综合业务接入平台
HC-DM3700 MSAP大容量综合业务接入平台设备简介 HC-DM3700是一款大容量综合业务接入平台（MSAP），以SDH技术为基础，具备组网灵活、保护可靠、易于管理和维护等优点，采用大容量交叉、GFP/PPP/LAPS、LCAS和以太网交换等技术，实现TDM和以太网业务的综合传输。 HC-DM3700在一个网络上统一提供包括E1、V.35、话音和以太网等多
HC-DM3700 MSAP大容量综合业务接入平台
设备简介
HC-DM3700是一款大容量综合业务接入平台（MSAP），以SDH技术为基础，具备组网灵活、保护可靠、易于管理和维护等优点，采用大容量交叉、GFP/PPP/LAPS、LCAS和以太网交换等技术，实现TDM和以太网业务的综合传输。
HC-DM3700在一个网络上统一提供包括E1、V.35、话音和以太网等多种业务的透传、捆绑和复用，可满足TDM业务接入和传输、交叉连接、以太网汇聚和组建SDH环网等需求，广泛应用在电信运营商大客户接入、专网组建、基站传输等方案，能够在一个综合的接入平台上满足不同客户的差异化需求，简化了接入网络的规划和建设。
HC-DM3700提供电信级的业务质量，利用SDH丰富的开销比特以及1+1保护倒换等技术实现数据传输的同步、实时和完整，并保证了数据传输的安全性。此外，其完善的网管系统支持整个方案体系的配置管理、性能管理、故障管理、安全管理和报表管理，提供对用户线路端到端的电路质量监测，实现业务快速开通，故障出现后的快速定位和修复以及定期的业务质量报告。

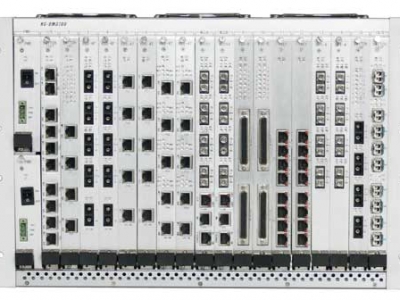

HC-DM3700是7U高，19英寸宽的标准机架，提供16个业务插槽（包括2个多功能插槽），2个网管/上联插槽，2个电源插槽，可单独与华辰泰尔公司PDH光传输设备和光纤收发器系列设备连接，也可与其他SDH平台或设备共同组网，根据用户的具体需求，组建各种网络。
设备特点
● 最多支持8个STM-1/4光方向的上联或级联
● 交叉连接容量为504×504 TU12，可在2块汇聚卡和16块支路卡之间提供VC12等级的交叉连接
● 最大接入能力：126个E1
● E1接口卡内置64K交叉连接矩阵
● 支持EoS(Ethernet over SDH)功能，基于GFP/PPP/LAPS成帧协议、虚级连及LCAS技术
● 支持以太网汇聚
● 所有业务物理隔离
● 支持以太网二层隔离、单/多/广播帧处理，生成树/快速生成树
● 上联STM-1/4光口1+1保护倒换，可灵活实现ADM、TM及各种保护功能
● 双主控卡热备份，当主用主控卡有故障时，自动切换到备用主控卡上，不中断业务通信
● 业务卡光口1+1保护倒换
● 支持远端掉电告警
● 采用分布供电方式，各板卡单独供电
● NM网管接口支持 SNMPv2网管协议，支持Telnet远程管理网管支持DCC通道
● Console接口支持CLI管理
● 网管系统支持DCC等多种通道，可对所有连接的远端设备进行配置和管理
● 网管系统支持对主控卡及业务卡软件的在线升级
● 网管系统支持配置管理、性能管理、故障管理、安全管理和报表管理
产品结构框图
HC-DM3700 Multiservice Access Platform | ||||||||||||||||||
PWR | 1/S | 2 | 3 | 4 | 5 | 6 | 7 | 8 | MA | MB | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16/S |
PWR1 | 支路卡（LIU） | SDH 汇聚卡 （NIU） | 支路卡（LIU） | |||||||||||||||
PWR2 | ||||||||||||||||||
设备配置
板卡类型 | 槽位数 | 板卡名称 | 端口数 | 说 明 |
PWR | 2 | 电源卡 | 2 | DC-48V，可热备份 |
上行 汇聚卡（NIU） | 2 | SDH汇聚卡 | 8 | 最多可提供8个STM-1/4光方向的上联或级联 |
1 | 10/100BAST-T网管口，支持SNMP，Telnet | |||
1 | RS-232配置口，支持CLI | |||
2 | 参考时钟输入和标准时钟源时钟输出接口，支持2MHz/2Mbit两种类型时钟的输入和输出 | |||
下行 支路卡 （LIU） | 16 | E1接口卡 | 16 | 提供16路E1接口输入 |
STM-1光接口卡 | 4 | 提供4路STM-1光接口，可用于多业务SDH光端机的汇接，可配置为2路具有1+1保护的STM-1光接口 | ||
PDH光接口卡 | 4 | 提供4路PDH光接口，可用于多业务PDH光端机的汇接，可配置为2路具有1+1保护的PDH光接口 | ||
EOS（光）以太网接口卡 | 5 | 具有最多4路互相独立占用时隙的10/100Base-Tx（100Base-Fx）以太网接口，每一路都可经背板到以太网汇聚卡汇聚或到本卡的汇聚口汇聚。 | ||
PDH以太网接口卡 | 6 | 提供6路PDH以太网接口，10/100Base-Tx以太网接口可从板卡外接，也可通过背板到以太网汇聚卡汇聚。 | ||
V．35接口卡 | 8 | 提供8路N*64K的V．35接口 | ||
以太网 汇聚卡 （NIU） | 2 | 以太网汇聚卡（光） | 10 | 提供8路10/100Base-Tx（100Base-Fx）EoS以太网接口，2路1000Base-Sx/Lx接口，将各业务板卡的以太网业务汇聚到以太网汇聚卡上，然后通过一条网线可以实现的多路以太网业务下行和上行, 所有接口可定制为SFP光接口或RJ45电接口。占用1/S和16/S多功能槽位。 |
