HC-COMM中容量网管型通用机框
在电信网建设过程中，往往开始网络规模较小，业务也较单一。随着发展，电信运营商对统一网管、设备平滑升级扩容、增加新业务、无缝向下一代网络过渡等提出了要求。针对上述要求华辰公司综合以往多年电信设备技术积累，开发了HC-COMM通用网管机箱。
HC-COMM通用网管机箱是华辰公司各种设备的标准通信平台。包括：标准机箱、背板、电源、网管卡和控制管理软件。该平台可以插入华辰公司的多种业务板卡，并可纳入华辰公司HC-Manager通用网络管理平台。
产品特点
HC-COMM通用网管机箱包括硬件部分和软件部分。硬件部分包括机箱、背板、电源卡和网管卡及各种业务卡，其特点如下：

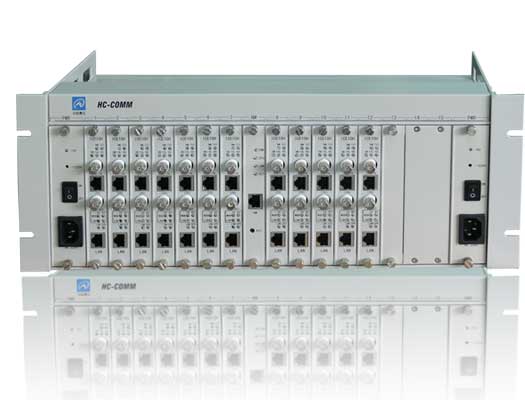

● 采用19英寸4U标准机箱，最多可以插18块板卡，包括电源卡2块，网管卡1块，业务卡15块
● 采用华辰专有的背板总线技术，保证所有华辰公司业务板卡均可实现即插即用
● 网管卡具备以太网、串行管理接口，支持堆叠管理，层数不限
● 具备网管能力的业务板卡采用符合标准的控制总线，不具备网管能力的板卡同样可以插入任何板槽，业务正常使用
● 采用电信级高可靠热备份双电源，直流-48V、交流220V可选
软件平台包括驻留于业务卡的控制软件和驻留于网管卡的软件，特点如下：
● 所有软件华辰公司均已注册专有知识产权，软件标识为——HC-Manager
● 采用 HC-Manager-OS 华辰自主知识产权的实时操作系统，支持HTTP、SNMP、TCP、UDP、IP、ICMP、ARP、SLIP协议
● 网管卡实现对整个通信平台的控制和管理，采用 HC-Manager-MasterAgent 通信设备管理软件，采用SNMPv2网管协议
● 网管卡可选内置WEB服务器，具备基于WEB的网管能力；
● 业务卡软件实现对本卡的管理，采用HC-Manager-SubAgent 板卡控制软件，不同类型的板卡通过加载不同数据即可完成对该板卡的控制和管理
● SubAgent和MasterAgent之间采用高效网管协议 HC-Manager-ENMP
● 业务板卡端口具备带内管理通道(ECC)，通过该通道可以构造管理网，实现对远端机架式、盒式设备的管理
● 所有硬件、软件支持现场升级，保护用户投资
● 采用HC-Manager NMS 通用网络管理平台，业务板卡及远端设备均可自动搜索并纳入网管系统，实现统一管理
设备配置
采用19英寸4U机箱，可插18块板卡，其中电源卡2块，主控卡1块，业务卡15块，各种板卡列述如下：
类 型 | 板卡名称 | 端口 | 说 明 |
PWR | 电源卡 | 220V电源插口，后面板-48V接口 | -48V，220V热备份 |
MCU | 主控卡 | 1×NM (RJ45) | 主控部分 |
OE2E1 | 2×E1光端机卡 | 2×E1(RJ45); 1×光口 | 2×E1光端机卡 |
OE2M | 2M光猫卡 | 1×E1(RJ45, BNC); 1×光口 | 单路2M光端机卡 |
OEV35 | V.35光猫卡 | 1×V35(DB15) ; 1×光口 | 速率N×64Kbps |
OENB | 以太网光猫卡 | 1×Eth(RJ45) ; 1×光口 | 以太网光端机卡 |
ICE10 | Eth/E1接口转换卡 | 1×E1(RJ45, BNC); 1×Eth (RJ45) | Eth/E1接口转换卡 |
ICE10-2E1 | 2×E1接口转换器卡 | 2×E1(RJ45, BNC); 1×Eth (RJ45) | 2×E1反向复用接口转换器 |
ICE10-V35 | Eth/V.35接口转换器卡 | 1×Eth(RJ45); 1×V35(DB15) | Eth/V.35接口转换器卡 |
ICE02 | V.35/E1协议转换卡 | 1×E1(RJ45, BNC); 1×V35 (DB15) | N×64Kbps V.35转G.703成帧/非成帧E1 |
ICE04 | V.24/E1协议转换卡 | 1×E1(RJ45, BNC); 1×V24 (DB15) | V.24转G.703 成帧/非成帧E1 |
ICE03 | 光纤收发器卡 | 1×Eth(RJ45) ; 1×光口以太网 | 光纤收发器 |
DSLFE1 | G.SHDSL接口卡 | 1×E1(RJ45, BNC); 1×DSL (RJ11) | E1接口G.SHDSL调制解调器卡 |
DSLNB | G.SHDSL接口卡 | 1×Eth(RJ45); 1×DSL (RJ11) | 以太网接口G.SHDSL调制解调器卡 |
DSLV35 | G.SHDSL接口卡 | 1×V35(DB15); 1×DSL (RJ11) | V.35接口G.SHDSL调制解调器卡 |
OE4E1 | 光端机卡 | 4×E1(RJ45); , 1×光口 | |
OE8E1 | 光端机卡 | 8×E1(RJ45); 1×光口 | 8E1光端机卡 |
网络管理
● 采用高性能处理器，切实保证网管性能
● 采用实时操作系统，支持TCP/IP、RIPII、SNMP、ARP
● 支持带内/带外网管
● 所有接口均提供在线测试、各种环回测试功能
● 配置数据备份
● 所有群路接口内置误码仪，在不影响正常业务的情况下，实时监测误码
● 完备的告警过滤系统
● 网管功能：安全管理、配置管理、故障管理和性能管理
● 真正实现到用户端的管理，实现远端和近端设备的统一管理
● 提供快速告警关联判断，帮助用户快速定位网络故障
● HC-Manager for HC-COMM网络管理系统，基于SNMPv2标准
管理协议
● 自动搜索网络拓朴
● 完备的历史数据库，可以提供完善的性能分析工具
● 完善的安全管理机制，提供用户可定制的授权系统
● 可定制的报表系统，可以直接输出到Microsoft Office
