HC-ERT-M V35/V24/G.703误码测试仪
HC-ERT-M 误码测试仪 HC-ERT-M是一种便携式比特差错率测试仪, 主要应用于64k至2M数据通信链路的测试,是通信设备和线路安装、调试及故障诊断必不可少的测试仪器。该设备具备液晶显示器和操作按键，所有测试均可通过菜单进行设置，测试结果直观地显示在液晶显示器上。通过更换不同的测试电缆，可以适应V.35、V.24和2M G.703的测试模式。 产品特点● 便携的手持式

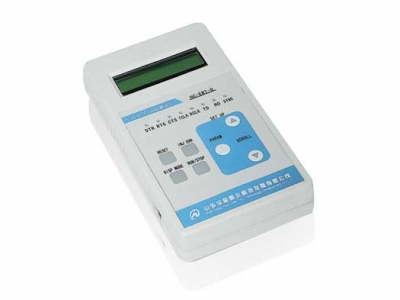

HC-ERT-M 误码测试仪
HC-ERT-M是一种便携式比特差错率测试仪, 主要应用于64k至2M数据通信链路的测试,是通信设备和线路安装、调试及故障诊断必不可少的测试仪器。该设备具备液晶显示器和操作按键，所有测试均可通过菜单进行设置，测试结果直观地显示在液晶显示器上。通过更换不同的测试电缆，可以适应V.35、V.24和2M G.703的测试模式。
产品特点
● 便携的手持式测试设备，体积小、重量轻
● LCD屏幕显示，菜单简捷，操作方便
● 外接+5V开关电源供电
● 可对线路、设备不间断连续监测,并可统计测试结果
● 具有强大的误码测试功能，可对2M及2M以内各档速率进行测试
● 可人为插入误码，检测实际数据传输效果及正确性
● 有背光功能，可在昏暗的环境下进行测试
● 有同步丢失状态指示，为线路连接及测试提供方便
技术指标
● 测试信号序列：伪随机码：31 PRBS序列、511 PRBS序列、2048 PRBS序列；固定码：10101010……序列、100010001000……序列。伪随序列码符合 ITU-T有关标准O.151、O.152、O.153
● 时钟定时： 内时钟、外时钟定时
● V.35接口：符合ITU-T V.35有关协议，速率: N ×64K(N=1～32)，接口方式：DTE接口
● V.24接口：符合ITU-T V.24有关协议，速率: N ×64K(N=1～5)，接口方式：DTE接口
● E1接口：符合ITU-T G..703 有关协议，速率：2048Kbps;阻抗: 75/120Ω可选(阻抗选择通过更换测试电缆实现),编码方式：HDB3码
● 误码插入方式：单比特插入
● 测试结果显示方式 ：显示误比特率、误包数、误比特数、误码秒及测试时间
● 连接器: DB37/F(通过更换不同的测试电缆,选择V.35或E1或同步V.24测试模式)
● 告警及指示：提供同步丢失告警指示、数据收发指示、时钟收发指示、握手信号指示
● 供电：外接+5V开关电源供电, 功耗小于3W
● 外型尺寸：17cm×9.5cm×3.4cm（长×宽×高）
