简介

  随着网络技术、编解码技术、存储技术的发展，视频监控业务应用前景广阔，已不仅仅局限于安全防范，而是已成为企业、幼儿园、交通、保安、金融、公安等行业的监督手段和管理资源。
  “宽视界”视频监控前端控制箱设备将“宽视界”业务前端设备集成在一起，通过前端箱网管系统，可以实时采集定位机箱内设备的故障信息以提示管理中心发出相关维护命令以使设备运行更加稳定可靠。

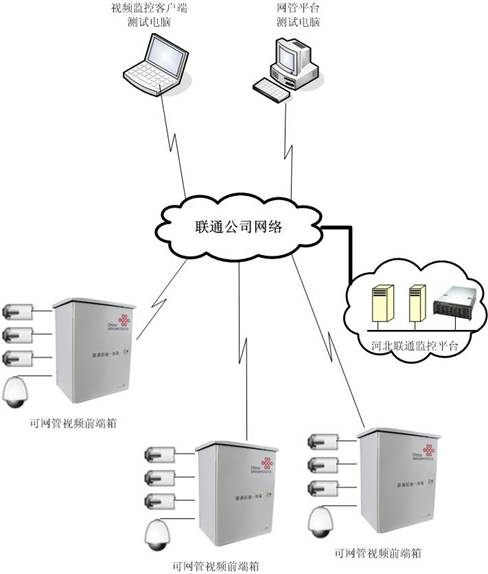

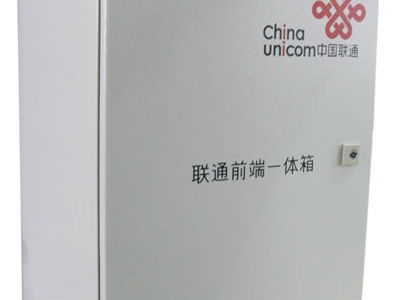

  HC-MVC03型视频前端一体箱（Multifunction Video Case，简称“前端箱”）作为一体化的前端设备，具有较高的集成度，易于安装、管理和维护。在实施过程中可直接将摄像机接入前端箱，采集视频图像进行压缩处理，传输至“宽视界”平台，并将报警输入、输出，音频输入、输出提供给“宽视界”平台；将箱体自身报警状态（开关量/模拟量，包括门磁告警、振动告警、加热器状态、风扇状态、防雷状态、箱体电源状态、温度、湿度、EPS应急电源状态）提供给网管平台。前端箱能通过其网管模块实现远程管理，包括监控整体设备运行状态、零部件检测、箱体开闭等。箱体主要用于室外环境，具备防雨防潮防尘能力，以及适应大范围温度变化的能力。

产品特点

● 接入方式根据传输方式的不同（则所使用的传输卡不同）而不同。
● EPS电源保护当外部电源断电后，EPS电源启动，给网管卡、传输卡、采集卡供电。
● 热插拔所有板卡均支持热插拔，可在不中断系统运行的情况下随意更换。
● 硬件在线升级所有板卡均采用自主知识产权的可编程专用集成电路，可通过网管系统实现硬件在线升级。
● 软件在线升级可通过网管系统升级网管卡及其它业务卡的软件。
● 灵活的网络管理方式网管卡采用32位通信处理器。网络管理信息通过网管卡的动态路由协议实现网络节点自动发现，自动纳入HC-View网络管理系统。
● 防雷器设备内部带有防雷器，可以对市电的输入起到防雷保护的作用，同时对前端设备的输出电源起到防雷保护作用。以下是选用的防雷器的指标：标称通流容量：In（kA, 8/20µs）：60；最大通流容量：Imax（kA, 8/20µs）：30；保护水平(kV)：2
● 温控系统高温散热：箱体顶端固定有风扇，箱体底板冲孔，底板上放置过滤网用于过滤沙尘。风扇串联温控开关，高于55°C时风扇启动，并在HC-View上可以对风扇控制。低温加热：插箱下方固定加热器。由市电220V供电，箱体内部温度低于0°C加热器启动。在加热器表面固定一个80°C的温控开关，给采集卡提供加热器工作信号。
● 振动传感器箱体内安装有振动传感器，当设备受到人为攻击时，网管平台上有振动告警提示。
● 门磁机箱在门以及箱体上分别安装能够吸合的门磁，一旦机箱门打开，箱体上的门磁线路接通报警。
● 断路器机箱内装有提供过载与短路双重保护的限流型高分断小型断路器，提供过载与短路双重保护，适用于交流50Hz/60Hz，额定工作电压230V / 400V，额定电流≤63A的电路保护。
● 电源及电源监控系统交流220V（165～265V），整机功耗不大于60瓦可以实行网管对电源的监控，主要包括以下信息：输入过压、输出过压、输入欠压、输出过流、输出短路。
● 工作环境环境温度：-30～80°C相对湿度：90%（无凝结状态）
● 环境监测设备带有工作环境监视功能，通过HC-View平台可以实时监视机框内的温度、湿度、防雷信息、风扇、加热器、门磁、振动、电源（包括市电、EPS应急电源卡）等状态。
● 室外机箱尺寸宽×高×深 = 490mm×620mm×390mm
