MV3100A视频会议终端

MV3100A视频会议终端

MV3100A作为嵌入式视频会议终端外形设计简单明快，结构紧凑，体积轻巧

一、功能：
● 点对点会议功能

    无须记忆IP地址，只需用预先分配的终端号即可拨号实现点对点会议。

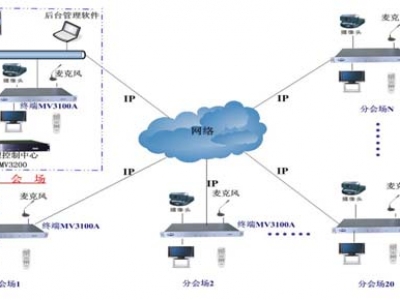

● 多点会议功能

    与MCU相连，参与或召集多点会议

● 丰富的会议模式

    提供会议创建、会议删除、级别设置、主席禅让、选择发言、循环查看、强制退出、主席申请、申请发言、本地远端切换等多种功能。

● 多级安全保障

    提供密码加入、保密会议、黑名单设置等多种会议安全保障。

● 良好的网络适应性

    出现误码、丢包等网络状况恶化时，仍能最大限度的保障会议进行。

● 广域网会议支持

    利用NAT或端口映射支持专用或公共IP地址。

● 远遥控制功能

    远端摄像头控制：远端图像对比度、饱和度、清晰度、亮度、色调控制；远端哑音控制；远遥禁止功能。

● 日志记录和强大的自诊断功能

    断线自动重连，重连后自动加入会议，自动记录日志，方便快速诊断。

二、技术规格
● 系统

    遵循H.323/H.320协议，专用嵌入式操作系统，一体化硬件结构。

● 图像

    视频输入： 4路复合视频输入，PAL/NTSC可选，可动态切换至任一路。

    视频编码标准：   MPEG-2、MPEG-4可选，提供非对称编解码方式选择，可将编码和解码设置为不同的格式。

    视频输出：1路复合视频输出，PAL、NTSC制式可选，1路S-video输出。

    图像分辨率：D1（720×576）、4CIF、VGA、SIF、CIF、QCIF可选，4：3、16：9可选。

    图像帧速率：标准帧速率（PAL：25帧/s、NTSC:29.97帧/s），或1/12倍到2倍标准帧速率。

    图像码流：56K～15Mbps连续可变图像码流。

    图像控制：编码端动态亮度、对比度、饱和度、清晰度、色度控制。

● 语音

    语音输入：麦克风和线输入两种方式，可动态切换。

    语音编解码：MP1、MP2、MP3、G.729可选。

    语音输出：双声道立体声线输出。

    语音采样速率：96K、48K、44.1K、32K、8K (G.729)可变采样速率。

    语音码流：32K、48K、64K、96K、128K、192K、384K、8Kbps（G.729）可变语音码流

    动态音量调节：左右声道可独立控制，动态静音/哑音设置，自环静音设置。

    自动回声消除（AEC）

    背景噪音消除（ANS）

    自动增益控制（AGC）

● 传输

    传输模式：IP网，TCP、UDP、组播协议可选，可自动协商传输模式；E1专线，双E1通道，E1通道时隙可选。

    非对称码流设置：上行和下行可设为不同的码流速率。

● 显示

    全中文菜单，中文操作状态显示，动态字幕添加，字幕机功能，双行字幕显示，可选字幕轮廓，可选字幕颜色，可选菜单背景及前景颜色

● 接口

    网络接口：IP：RJ45接口，10/100Base-T；

    E1：BNC接口，2路

    视频接口：4路复合视频输入，1路复合视频输出，1路S-video输出，1路本地监视输出。

    音频接口：1路麦克风输入，6.35mm接口，双声道线路电平输入接口，双声道线路电平输出接口。

    摄像机控制接口：1路RS-232 ；1路RS-485。

    红外接口： 1路红外接收接口。

● 管理

    PC管理软件管理或遥控器管理两种方式：

    PC管理软件管理和遥控器直观的中文操作界面，无需任何专业知识背景，经过简单培训即可熟练操作；

    特色的遥控器会议管理功能，会议的创建、管理均可通过遥控操作完成，操作非常简单方便；

● 电气特性

    工作电压：187V～253V AC

    工作频率：47.5～52.5Hz

    最大功耗：小于15W

    环境要求：温度：0～55 ℃；相对湿度：10%～80％；

    周围噪音：小于46dBA SPL

    物理特性：

    尺寸：440mm×273mm×44mm

    重量：2.5kg
